HMS Industrial Networks AB
ปัญหาการเชื่อมต่อเน็ตเวิร์ค ที่ท่าเทียบเรือบรรทุกตู้คอนเทนเนอร์อัตโนมัติ ได้รับการแก้ไข
เมื่อ BTG ต้องการให้ระบบวัดตำแหน่ง IRM400 ของตน สามารถส่งข้อมูลเรียลไทม์ผ่านเน็ตเวิร์คอุตสาหกรรมที่แตกต่างกันได้ พวกเขาได้พบ Anybus จาก HMS Networks และนั่นเป็นจุดเริ่มต้นของมิตรภาพที่งดงาม.

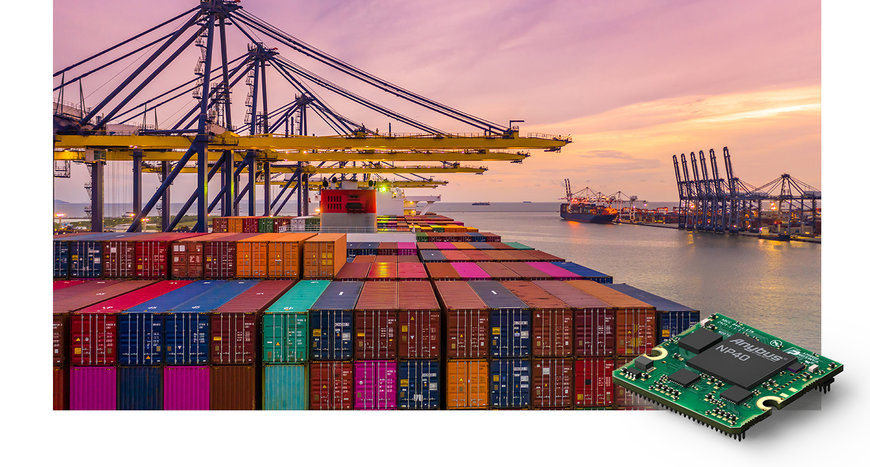

ความต้องการที่จะเพิ่มประสิทธิภาพการทำงานของการขนส่งสินค้านานาชาติ ขึ้นอยู่กับสมรรถนะสูงของเครน ในการเคลื่อนย้ายตู้สินค้าได้รวดเร็วและปลอดภัย จากเรือบรรทุกสู่ท่าเทียบบนฝั่ง BTG เป็นผู้เชี่ยวชาญการพัฒนา ผลิต และติดตั้งระบบวัดตำแหน่ง สำหรับท่าเทียบเรือบรรทุกตู้คอนเทนเนอร์อัตโนมัติ งานส่วนใหญ่ของบริษัทคือการสร้างอุปกรณ์เซนเซอร์ ที่ทำให้เครนเคลื่อนย้ายตู้สินค้าลงจากเรือ วางบนยานลำเลียงอัตโนมัติไร้คนขับ (AGV) แต่เนื่องจากระบบเน็ตเวิร์คนั้นทั้งสลับซับซ้อน และต้องการความเชี่ยวชาญสูง อีกทั้งเครนและยานลำเลียงอัตโนมัติไร้คนขับ มักใช้เน็ตเวิร์คอุตสาหกรรมที่แตกต่างกัน และยังต้องแลกเปลี่ยนข้อมูลกันแบบเรียลไทม์ในสภาพแวดล้อมที่รุนแรง ด้วยเหตุนี้ Anybus จึงได้เข้ามาเกี่ยวข้อง โดย Anybus เข้ามาดูแลจัดการเรื่องเน็ตเวิร์ค ทำให้ BTG สามารถมุ่งเน้นเฉพาะงานระบบวัดตำแหน่งของตน แล้วทั้งสองฝ่ายก็ได้ช่วยกันยกระดับประสิทธิภาพของระบบท่าเทียบเรือบรรทุกตู้คอนเทนเนอร์อัตโนมัติ
เกี่ยวกับ BTG
BTG เป็นบริษัทสัญชาติเนเธอร์แลนด์ มีความเชี่ยวชาญด้านระบบวัดตำแหน่ง ที่ใช้ในเครนและยานลำเลียงอัตโนมัติไร้คนขับทุกประเภท ที่ใช้สำหรับงานจัดการตู้สินค้าอัตโนมัติ BTG มีประสบการณ์มากกว่า 25 ปี และเป็นเจ้าของผลิตภัณฑ์ที่ใช้ในท่าเรือตู้สินค้าอัตโนมัติใหญ่ๆ ทั่วโลก
หนึ่งในผลิตภัณฑ์หลักของ BTG คือ ระบบวัดตำแหน่ง IRM400 โดยมันถูกออกแบบสำหรับควบคุมการแกว่ง บิด และเอียงของเครน เพื่อให้ได้ระบบควบคุมตำแหน่งที่แม่นยำของทั้งตัวเครนและตู้สินค้าอันมีค่า
มันถูกออกแบบเป็นโมดูล จึงทำให้ระบบวัด IRM สามารถประกอบและเชื่อมต่อเข้ากับเครนได้หลากหลายประเภทและขนาด ระบบประกอบด้วย ตัวส่งสัญญาณอินฟาเรดและชุดรับสัญญาณความละเอียดสูง โดยตัวส่งสัญญาณจะติดตั้งบนคานยก (spreaders) ของเครน ส่วนตัวรับสัญญาณจะติดตั้งในแนวตั้งฉากเหนือตัวส่งสัญญาณ ระบบจะทำการวัดองศาของการแกว่งของตู้คอนเทนเนอร์อย่างต่อเนื่องในทุกทิศทางระหว่างที่ตู้ถูกยก มันสามารถวัดการมุม skew ของคานยก และยังมีการวัดมุม trim และมุม list ของคานยกเป็นออฟชั่นอีกด้วย
เพื่อตอบสนองการควบคุมการขนถ่ายตู้คอนเทนเนอร์น้ำหนักหลายตัน ซึ่งเคลื่อนที่ด้วยความเร็วไปในทิศทางทั้งสามระนาบ จำเป็นต้องเก็บรวบรวมข้อมูลจากหลายแหล่งและเป็นแบบเรียลไทม์ แล้วทำการประมวลผลในทันที เพื่อให้ทราบตำแหน่งและความเร็วที่แท้จริง และทำการปรับให้เหมาะสม

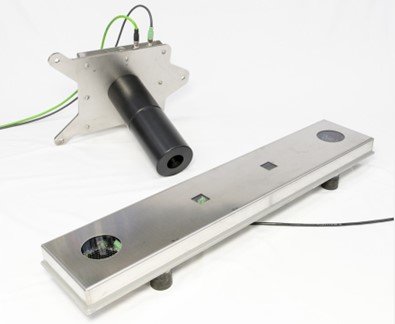

ชุดเซนเซอร์วัดตำแหน่งของคานยกตู้คอนเทนเนอร์ของ IRM จาก BTG ซึ่งประกอบด้วยตัวส่งสัญญาณและตัวรับสัญญาณ โดย CompactCom B40 จาก Anybus จะถูกฝังอยู่ในตัวรับสัญญาณ
“เรามีประสบการณ์และความรู้มากมายเกี่ยวกับระบบวัดตำแหน่ง ที่ทำงานในสภาพแวดล้อมที่ยากลำบากของอุตสาหกรรม แต่เราไม่ใช่ผู้เชี่ยวชาญด้านระบบเน็ตเวิร์ค” กล่าวโดย Daan Potters ประธานบริหารฝ่ายปฏิบัติการของ BTG “นี่คือเหตุผลที่เราเลือก Anybus”
ความต้องการด้านเน็ตเวิร์ค
BTG ต้องการเทคโนโลยีเน็ตเวิร์คที่สามารถฝังภายในตัวเซนเซอร์ของ IRM ทำให้เซนเซอร์สื่อสารกับระบบเน็ตเวิร์คต่างๆได้ เช่น PROFIBUS, PROFINET และ CANopen เนื่องจากเป็นบริษัทระดับโลก ซึ่งแต่ละภูมิภาคของโลกก็มีเน็ตเวิร์คที่ได้รับความนิยมแตกต่างกัน นอกจากนี้ BTG ยังต้องการให้ผลิตภัณฑ์ของตนทำงานครอบคลุมระบบเน็ตเวิร์คให้มากขึ้นในอนาคต และยังต้องการโซลูชั่นเน็ตเวิร์คที่เข้ากันได้กับอุปกรณ์รุ่นเก่า มีความทนทานมากพอสำหรับรับมือกับสภาพอากาศทางทะเล และต้องรวดเร็วเพียงพอสำหรับสื่อสารข้อมูลแบบเรียลไทม์
ถึงเวลาพบกับ Anybus CompactCom!
Anybus CompactCom
ใช้ได้กับทุกเน็ตเวิร์ค
Anybus จาก HMS Networks คือแบรนด์ผลิตภัณฑ์ ที่มีความเชี่ยวชาญด้านการเชื่อมต่ออุปกรณ์อุตสาหกรรมเข้ากับระบบเน็ตเวิร์คอุตสาหกรรมรายใหญ่ๆทุกระบบ โดยหนึ่งในผลิตภัณฑ์ของ Anybus คือ CompactCom ซึ่งใช้สำหรับเชื่อมต่ออุปกรณ์อุตสาหกรรมเข้ากับ Fieldbus หรือเน็ตเวิร์คอุตสาหกรรม ซึ่งรวมถึง PROFIBUS, PROFINET และ CANopen
ออกแบบสำหรับฝังในอุปกรณ์
ผลิตภัณฑ์ CompactCom จะถูกติดตั้งอยู่ภายในอุปกรณ์ที่ใช้งาน ซึ่งในกรณีนี้คือตัวรับสัญญาณ การออกแบบให้สามารถฝังอยูในอุปกรณ์นำมาซึ่งข้อได้เปรียบหลายประการ มันง่ายในการติดตั้งและช่วยลดระยะเวลาเข้าสู่ตลาดของผลิตภัณฑ์ใหม่ ช่วยให้นำอุปกรณ์รุ่นเก่ากลับมาใช้ใหม่ได้ ซึ่งทำให้ BTG สามารถรีโทรฟิตเครนที่ใช้งานอยู่ในปัจจุบัน ให้ทำงานร่วมกับชุดควบคุมอิเล็กทรอนิกส์รุ่นใหม่ได้ ผลิตภัณฑ์ CompactCom สามารถติดตั้งภายในตัวถังที่มีมาตรฐานป้องกันฝุ่นและน้ำระดับ IP67 จึงรับประกันว่าเครื่องมือนั้นสามารถทำงานได้ แม้ในสภาพแวดล้อมที่รุนแรงทางทะเล
การสื่อสารแบบเรียลไทม์
ผลิตภัณฑ์ CompactCom สามารถแลกเปลี่ยนข้อมูลได้อย่างมีประสิทธิภาพ และด้วยขนาดสูงถึง 1448 ไบท์ในแต่ละทิศทาง จึงสามารถรับมือได้แม้ในงานที่มีการเคลื่อนที่ด้วยความเร็วสูงและในหลายทิศทาง “เราเลือก CompactCom B40 และเราดีใจที่ตัดสินใจเช่นนั้น” Daan Potters กล่าวสรุป “CompactCom B40 ตอบโจทย์ทุกปัญหาที่เกี่ยวข้องระบบเน็ตเวิร์คให้เรา มันเข้ากันได้กับทุกระบบเน็ตเวิร์คที่ต้องการ ช่วยให้สามารถสื่อสารแบบเรียลไทม์ ซึ่งสำคัญมากสำหรับระบบวัดตำแหน่ง Anybus ยังได้ช่วยเหลือและสนับสนุนเราอย่างดีเยี่ยม จนเราสามารถใช้งาน CompactCom B40 ได้ภายในเวลาที่รวดเร็ว
ดูข้อมูลเพิ่มเติมได้ที่ www.anybus.com หรือ www.btg-positioning-systems.com
